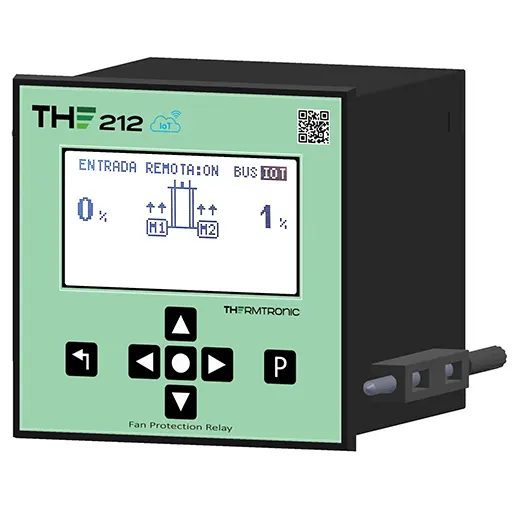

TH212IoT V3.0 – Controlador Para Protección De Ventilación
El TH212 IoT V3.0 es un controlador dedicado a la protección y supervisión del sistema de ventilación del transformador. Desarrollado para funcionar junto con el relé de temperatura IoT TH104, su función es garantizar el correcto funcionamiento de los ventiladores, evitando fallos que puedan provocar sobrecalentamiento y apagado del transformador.
Diseñado con un enfoque en la fiabilidad y la conectividad, el TH212 IoT identifica automáticamente situaciones anormales como sobrecorriente, obstrucción, atascos de hélice o falta de carga, activando los relés de alarma y fallos para alertar al operador. Además, permite programar la activación automática y ciclos periódicos, especialmente útil en periodos de bajo uso, como el invierno.

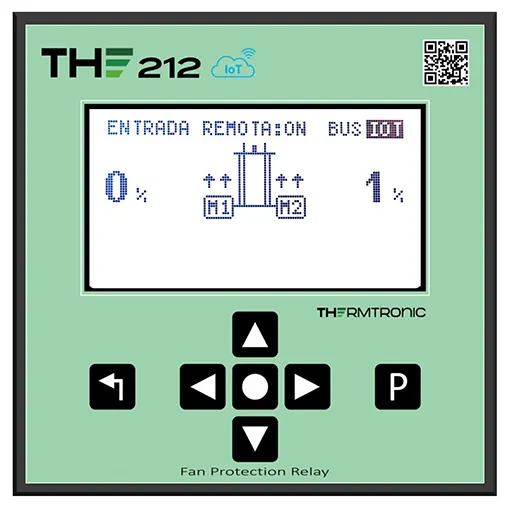

Su interfaz gráfica intuitiva, disponible en tres idiomas, y la conectividad vía RS485 (Modbus RTU) y Wi-Fi 2.4GHz, permite una fácil integración en sistemas de supervisión y una monitorización remota completa mediante iot.thermtronic.net.
Características clave y técnicas:
– 1 entrada digital para activación remota de los ventiladores (por ejemplo, señal IoT TH104)
– 2 salidas para ventiladores o barras de ventilación (7A pico / 2,5A continuo / 550VA)
– 1 relé de alarma (ALARM), contacto
seco NO y NC – 1 relé de fallo (DISPARO o FALLO), contacto
seco NO y NC – Monitorización y protección contra sobrecorriente, subcorriente, obstrucción y
bloqueo de la hélice – Acción preventiva contra la oxidación de los ejes, con arranques periódicos programables
– Programación hasta 5 veces al día a la semana para activación automática de los ventiladores
– Calibración inteligente con medición de la corriente de funcionamiento y comparación con variaciones
permitidas – Mensajes gráficos de fallo con animaciones en pantalla: SUBCORRIENTE, SOBRECORRIENTE (DISPARO/FALLO)
– Comunicación RS485 con soporte para el protocolo Modbus RTU (hasta 115.200 bps)
– Conectividad Wi-Fi 2,4 GHz para acceso remoto vía navegador (configuración por IP local y nube)
– Visualización gráfica intuitiva con
navegación y animaciones de estado fáciles – Menú multilingüe (portugués, español e inglés)
– Pruebas manuales de relés directamente en el panel frontal
– Ajuste de fecha y hora, y función de RESET para restaurar valores de fábrica
– Protección contra ruido y sobrecargas en entradas y salidas
– Interfaz de programación protegida contra parámetros
incoherentes – Funcionamiento garantizado durante la programación, sin interrupción de la protección

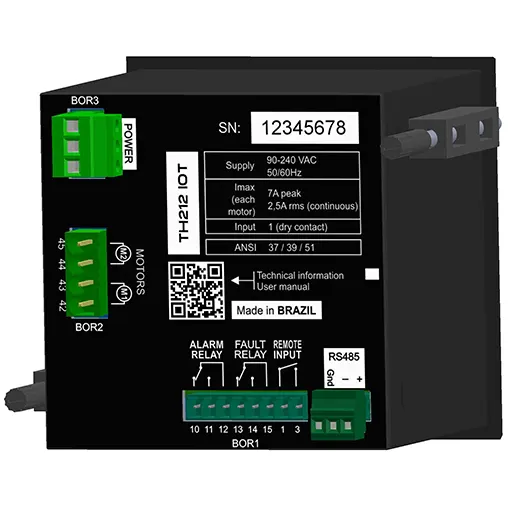

Especificaciones generales:
– Fuente de alimentación: 90 a 242 Vac (50/60Hz), consumo de 7 VA
– Comunicación: RS485 (Modbus RTU) y Wi-Fi 2,4 GHz
– Relés: ALARMA y FALLO – contactos secos NO/NC – 7A/220Vac o 10A/125Vac
– Salidas del ventilador: 7A pico / 2,5A continuo / 550VA (450W)
– Dimensiones: 96 x 96 x 105 mm (DIN 43700), corte del cuadro: 92 x 92 mm
– Temperatura de funcionamiento: -10 a 60°C
– Accesorio: lazos laterales
metálicos – Peso: 370g
– Incluido software gratuito Modbus para Windows
El TH212 IoT V3.0 pasa por rigurosas pruebas de calidad, incluyendo 72 horas de funcionamiento continuo (burn-in a 60°C), asegurando alta durabilidad y rendimiento. La integración con el IoT TH104 mejora la seguridad térmica de los transformadores, ofreciendo un sistema completo e inteligente para aplicaciones industriales modernas.
