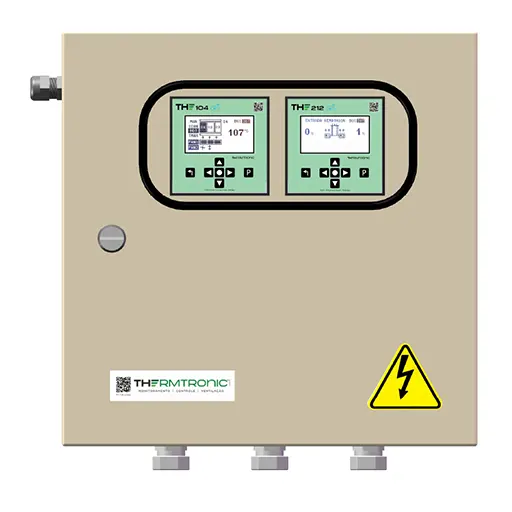

TH330IoT– Placa De Control (TH104IoT + TH212IoT) – IP65
El TH330 IoT es un armario de control industrial que integra los controladores TH104 IoT V6 (protección térmica) y TH212 IoT V3 (protección de ventilación) en un único armario, ofreciendo una solución completa para el monitoreo de temperatura y la activación automática de ventiladores. Ideal para transformadores en seco, el sistema combina protección, automatización y conectividad IoT con facilidad de instalación y mantenimiento.
La versión IP65 del TH330 IoT está diseñada para aplicaciones en zonas expuestas a polvo y salpicaduras, garantizando robustez y fiabilidad incluso en condiciones adversas.
El TH330 IoT se monta con bloques de terminales para conexiones eléctricas, prensasuyas de 1/2″ para la entrada de las sondas PT100 y entrada de acoplamiento Sealtube para cableado eléctrico. También dispone de un interruptor de protección de curva de 10A C para los ventiladores, garantizando seguridad y practicidad en el campo.
Características generales (versión IP65):
– Armario de control integrado con TH104 IoT V6 + TH212 IoT V3
– Grado de protección: IP65 (resistente al polvo y salpicaduras)
– Fuente de alimentación: 220 Vac (50-60Hz)
– Potencia consumida: 17 VA + potencia del ventilador
– Conexiones eléctricas mediante bloques de terminales
– Prensaestafusas de 1/2″ para sondas PT100
– Conector metálico con fijación por tubo de sellado para cables eléctricos
Entradas TH104 IoT V6:
– 4 entradas para sondas PT100 RTD (3 hilos, estándar DIN43760/IEC751)
– Rango de medición: 0 a 250°C
– Precisión: ±1% de la escala completa ±1
dígito – Protección contra ruido electromagnético y sobrecarga
TH104 IoT V6 Salidas:
– 2 relés de advertencia (ALARMA y DISPARO) – contactos
NO y NC – 2 relés de ventilador (FAN1 y FAN2) – NO
contactos – 1 relé de fallo del sensor (FALLO) – Contacto
NC – Capacidad del relé: 7A/220Vac, 10A/125Vac, 7A/30Vdc (carga resistiva)
Entradas del TH212 IoT V3:
– 1 entrada digital para control remoto de los ventiladores
– Entrada conectable a un relé de temperatura (por ejemplo, TH104 IoT)
– Protección contra ruido y sobrecarga
Salidas IoT V3 TH212:
– 1 relé de advertencia (ALARM), contacto
seco NO y NC – 1 relé de fallo del ventilador (DISPARO/FALLO), contacto
seco sin y NC – 2 canales/salidas para ventiladores o barras de ventilación
– Capacidad de salida: 7A pico / 2,5A continuo / 550 VA (450 W)
– Relés: 7A/220Vac, 10A/125Vac, 7A/30Vdc (carga resistiva)
El TH330 IoT IP65 es la solución estandarizada y llave en mano de THermtronic para la protección térmica y el control inteligente de la ventilación en entornos exigentes. Con comunicación mediante RTU Modbus y IoT Wi-Fi integrado, ofrece supervisión remota a través de la plataforma iot.thermtronic.net, lo que lo convierte en una opción robusta y moderna para instalaciones críticas.
